w板防撞波形护栏安装效果图及价格规格

发布者: 发布时间:2016/5/16 11:51:55 阅读:次 【字体:

   w板防撞波形护栏安装效果图及价格规格

  w板防撞波形护栏市场价格区间:

  80-100元/米

  w板防撞波形护栏参数:

  型号:公路护栏

  长度:300(cm)

  高度:85(cm)

  表面处理:镀锌 浸塑

  材质:q235

  规格:1.2*3m 支持定制

  类型:波浪形护栏

  适用范围:高速 公路

  用途:公路护栏网

  品牌:重庆精恒

  加工定制:是

  w板防撞波形护栏相关参数:

  1)波波形板:长度4320mm ,板宽310mm(平板宽480mm) ,波深85mm ,板厚3mm/4mm 。

  (2)三波波形板:长度4320mm ,板宽506mm,波深85mm ,板厚4mm 。

  (3)圆立柱:直径140/114mm ,立柱壁厚4/4.5mm ,

  立柱长度1000mm /1200mm/ 1500mm/ 1800mm/ 2000mm/ 2150mm。

  方立柱:边长130mm , 壁厚6mm , 长度2540mm 。

  (4)柱帽:厚度2/3mm, 孔距100/150mm, 直径114/140mm。

  (5)防阻块:196*178*200mm, 厚度分3/4/4.25/4.5mm。

  (6)托架:长300mm, 宽70mm,厚度分4mm/4.5mm。

  (7)螺栓:M16*170 / M16*150 / M16*50 / M16*42 / M16*35

  w板防撞波形护栏详细说明

  1)承包人应在护栏运往工地之前,向监理工程师提供所采用的护栏部件的样品及出厂检验合格证书供监理工程师审查批准,必要时应根据监理工程师的要求进行荷载试验。所有运往工地的护栏构件的质量均应符合有关的技术标准。

  (2)护栏在施工之前,承包人应向监理工程师提交详细的施工组织设计,供监理工程师审查批准。无论采用何种方法安装护栏,承包人应尽量避免损坏路面下埋设的管线设施;若造成损坏时,承包人应负责修好,损坏后的修理费用由承包人承担来源:

  (3)设置于路侧的波型梁钢护栏,不应使护栏面侵入公路建筑限界以内。立柱外边缘到路肩边缘的最小距离:当土路肩宽度为0.75m时,不应小于0.25m;当土路肩宽度为0.5m时,不应小于0.14m。

  (4)路侧波形梁护栏的起、讫点应进行端头处理。路侧护栏的端头构造形式应符合图纸规定。逆行车方向的上游圆头式端头与护栏标准段之间应设渐变段,顺行车方向的下游端头可与标准段护栏成一直线布设。当在路侧安装护栏时,护栏柱应垂直。装设护栏不应破坏或干扰地下结构或其他设施。

  (5)在中央分隔带上设置的波形梁钢护栏,有分设型(单柱单面)及组合型(单柱双面)两种,其构造特征及埋设方式亦因之不同,应按图纸及《高速公路交通安全设施设计与施工技术规范》(JTJ074-94)的规定和要求进行施工。

  (6)设置于中央分隔带起点、终点及开口处的护栏应进行端头处理。分设型波形梁护栏,其端头应与中央分隔带线形相一致,在分隔带开口处,护栏的圆端头的半径应与分隔带开口处的线形相一致。中央分隔带开口处活动式钢护栏的构件,应按图纸所示在工厂加工和拼装后设置。

         重庆精恒w板防撞波形护栏安装及效果图:

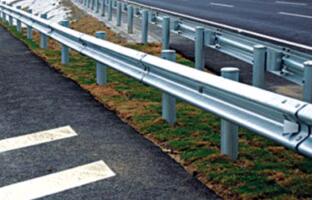

w板防撞波形护栏安装

w板防撞波形护栏安装



w板防撞波形护栏安装效果图

w板防撞波形护栏安装效果图



  重庆精恒w板防撞波形护栏产品优势:

  一、品种齐全的产品结构。 我厂设备齐全,能生产我国现有的所有护栏系列产品,例如:二波护栏板、三波护栏板、三波变两波过渡板、各种立柱及相关小件,可进行任意形式的表面处理,例如:镀锌、镀铝、喷塑、浸塑等。

  二、严格完善的质量管理体系。 从原材料进厂至产品成形,各环节各工序先行自检,并设专门机构抽检,层层把关,严防不合格原料,中间体,半成品流入下道工序,杜绝缺陷产品下线,确保了出厂产品的卓越品质。

  三、完善的售后服务。 业务部设专职“客户意见协理员”及时将客户的意见反馈给有关职能部门和厂领导,认真落实处理方案,给客户满意的答复。我厂还拥有自己的配货运输网络,可将客户的运输费用降到最低。

  四、关健环节采用多条流水线提高产能。 针对一般厂家护栏成型快,但镀锌工序跟不上的缺点,我厂配备了多条镀锌流水线,使整个生产过程协调统一,产能成倍提
