公路波形护栏立柱的结构数据展示

发布者: 发布时间:2016/3/29 13:39:50 阅读:次 【字体:

    根据我国现行的《高速公路交通安全设施设计及施工技术规范QT;J074一94)》,立柱的总高是工$50mm,其中1100mm是埋在地底下的.第一类圆柱立柱模型是以外径为114mm,厚度为4. 5mm的圆柱型钢管为原型建立的1291。几何尺寸如图3.6所示,有限元模型如图3.7所示。

公路波形护栏立柱

公路波形护栏立柱

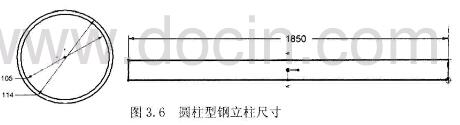

图3.6圆柱型钢立林尺寸

  图3.6圆柱型钢立林尺寸

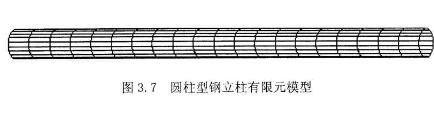

 图3.7圆杜型俐立柱有限元模则

  图3.7圆杜型俐立柱有限元模则

  圆柱型钢立柱的执弯刚度较大,能够承受较大的冲击力而且它的抗扭性能也比较好,在承受一定角度的括击力时不易发生扭转(30)

  图3.8分段弹出式立柱几何尺寸



  图3.9分段弹出式立柱有限模型

  第二类护栏的立柱模型其横截面是个矩形框,几何尺寸如图3. 8所示,括号内的是上段立柱的尺寸括号外的是下段立柱的尺寸。有限元模型如图3.9所示。立柱分为上、下两段.下面的一段埋在地下作为立柱的攀础部分,上面的一段极入9TIMA中,对a形护拦板ig支撑作用,这M不的护e-立ttTF%1Ff的材MIA型都相同。
