波形梁护栏刚柔相兼,几有较强的吸收碰披能址的能力。在车辆与护栏的碰撞过程中.波形梁护栏的横梁、立柱和地基土等作为一个整体.共同抵抗车辆的冲挽力.并通过横梁、立柱和地基上的变形来吸收绝大部分的碰撞能量。常用路侧波形梁护栏按防撞等级可分为B, A,SB,SA ,SS五级;常用中央分隔带波形梁护栏按防撞等级可分为Am、SBm、SAm三级.图2一8为波形梁护栏示例。
1.波形梁护拦的构造
波形梁护栏由波形梁板、立柱、端头、紧固件、防组块等构件组成.
1)路侧波形梁护栏的构造规定
(1) B级路侧波形梁护拦由二波波形梁板(310mmX85mmX3mm).立往“114mm X4.Smm)和托架(300mX70mmX4. 5mm)等组成.如图2-9所示.

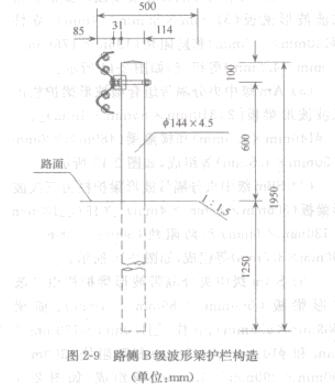

图2-9路侧B级波形梁护栏构造(单位mm)
(2) A级路侧波形梁护栏山二波波形梁板(310mm X 85mm X 4rnm)、立往(拟40mrnX4. 5mm)和防阻块(196mX 178二rnX 200mmX一甲5mm)等组成.如图2一10所示,

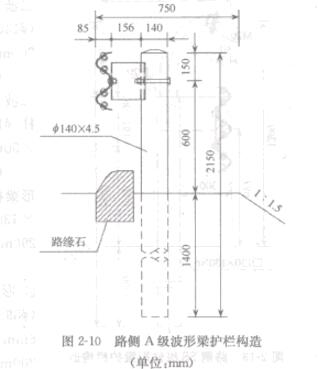

图2-10路侧A级波形梁护栏构造(单位mm)
(3) SB级路侧彼形梁护栏由三波波形梁扳(506mm X 85mm X一mm)、立柱(口130rnm X 130mm X 6mm)和防阻块(30Qm X 200mrn X 290 X 4. 5mm)等组成,如图2-11所示。

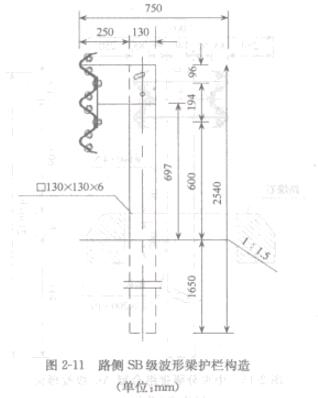

图2-11路侧SB级波形梁护栏构造(单位mm)
(4) SA级路侧波形梁护栏山三波波形粱板(50fimm X 85mm X 4ram)、横梁(邦9mmX5. 5mm)、立柱(口130mm X130mm X 6mm和礴102mm X 4. 5mm)和防阻块(300m X200min X 29O X 4. 5mm)等组成.如图2一12所示.

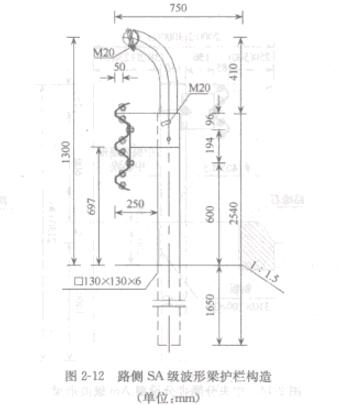

图2-12路侧SA级波形粱护栏构造(单位mm)
(5)ss级路侧波形梁护栏由三拔波形梁板(50fim饥X 85mm X 4mm》、横梁(阳9mmx5甲5二)、立柱(0130mm X 130mm X 6mm和0102mm X 4.5mm)和防纽块(注50m X200mm X 290 X 4. 5mm)等组成,如图2一13所示。

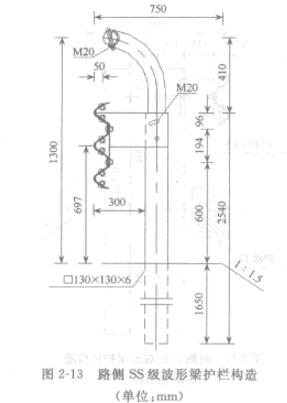

图2-13路侧SS级波形梁护栏构造(单位mm)
