中央分隔带波形梁护栏的构造规定

发布者:波形护栏板 发布时间:2016/5/23 10:22:35 阅读:次 【字体:

    (1)中央分附带波形梁护栏采川分设型或组合型,可根据中央分隔带的宽度、构造物和管线的分布加以确定。

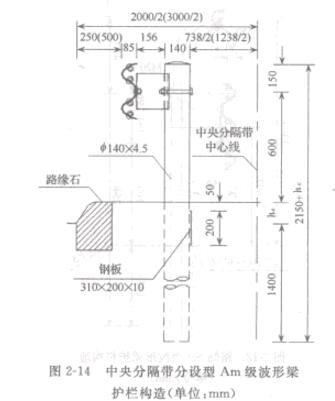

  (2) Am级中央分隔带分设型波形梁护栏由二波波形梁板(310mm X 85mmX 4mm)、立柱(0140m尔X 4. 5mm)和防阻块(196mX I78mmX200mm X 4. 5mm)等组成,如图2一14所示.

图2-14中央分隔带分设型Am级波形梁护栏构造(单位.mm)

  图2-14中央分隔带分设型Am级波形梁护栏构造(单位.mm)

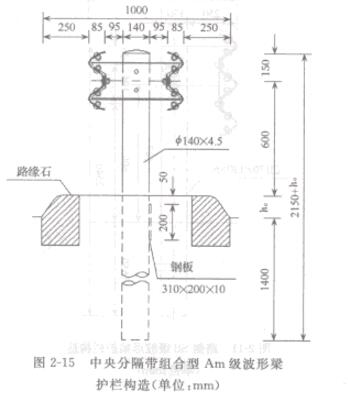

  (3) Am级中央分隔带组合型波形梁护栏由二波波形梁板[2(3一。二m X 85mm X 4mm)〕、立柱(价140执mX4.5二,)和横隔梁(480m X 200mmX 50mraX4甲5mm)等组成,如图2一15所示。

图2一15中央分隔带组合型Am级波形梁护栏构造(单位.mm)

  图2一15中央分隔带组合型Am级波形梁护栏构造(单位.mm)

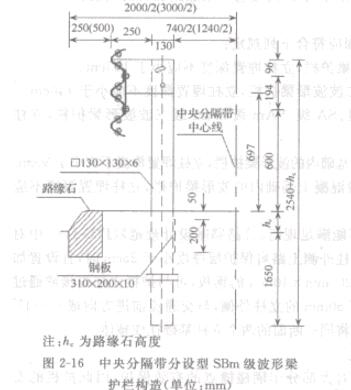

  (4) SBm级巾央分隔带波形粱护栏由三波波形梁板(506mm X 85mm X 4mrn).立柱(口130mmX 130m= X 6mm)和防阻块(300rn X 200mm X290mmX 4. 5m幻a)组成,如图2-16所示。

 图2一16中央分隔带分设型SBm级波形梁护栏构造(单位:mm)

  图2一16中央分隔带分设型SBm级波形梁护栏构造(单位:mm)

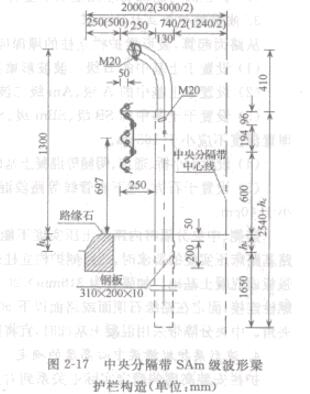

  (5) SAm级中央分隔带波形粱护栏由三波波形梁板(506mm X 85mm X 4mm)、横梁(9mmx 5. 5mm)、立柱(口130mm X 130mm X6mm和卢102mm X 4. 5mm)和防阻块(300m X200mmX 290mm X 4. Smm)等组成,如图2一17所示

图2-17中央分隔带分设型Am级波形梁护栏构造(单位.mm)

  图2-17中央分隔带分设型Am级波形梁护栏构造(单位.mm)
