桥梁护栏构造要求

 　　一、金属梁柱式护栏及桥梁波形护栏板

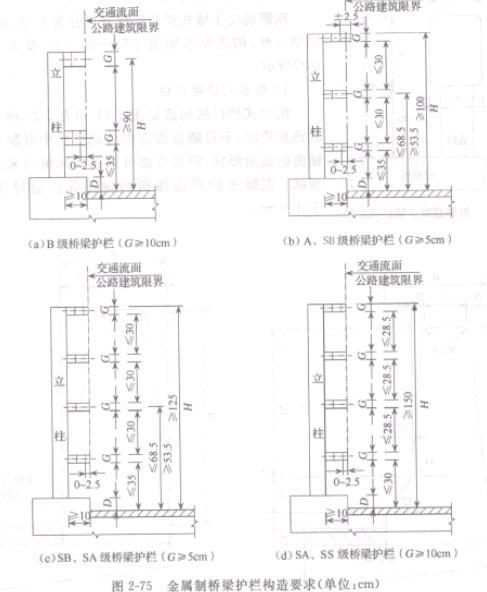

　　(1)当桥梁设置丑护栏安全带或护栏安全带的高度D小于10cm,且没有超出护栏面时，各防摘等级的桥梁护栏构造要求如图2一83所示.当护栏安全带伸出护栏面的距离大于或等于25cin,且护栏安全带高度D=10cm,则桥梁护栏高度H应在图2一75的基础上增加D,

　　(2)高速公路、一级公路的桥梁不宜设且护栏安全带，否则，其高度宜控制在510cm之间，护栏面宜与护栏安全带边缘线成一直线.

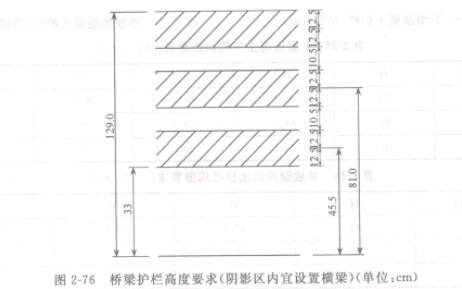

　　(3)护栏的最小高度应满足图2一76的要求.在图中阴影区设且横梁时，应避免失控车辆的乘员头部直接搜击护栏，

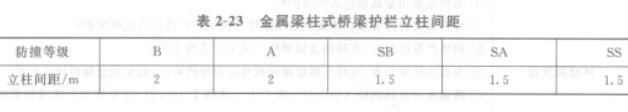

　　(4)立柱何距应符合表2-23的规定。

　　二、钢筋混凝土梁柱式护栏

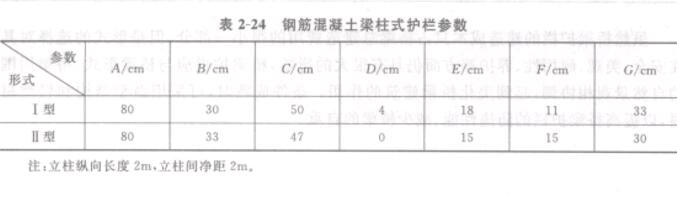

　　B、 A, Am防掩等级的桥梁护栏可以采用钢筋混凝土梁柱式护栏.梁柱式护栏的构造要求如图2一77所示。护栏参数如表2一24所示.

　　三、钢筋混凝土墙式护栏

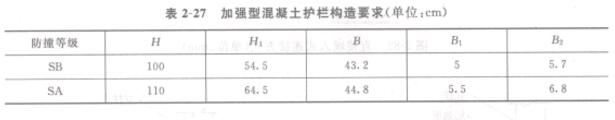

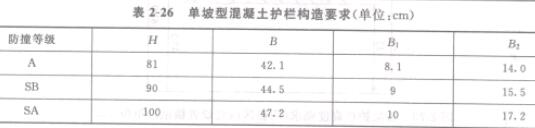

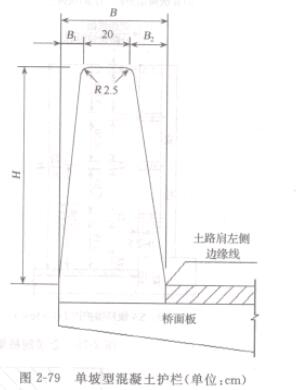

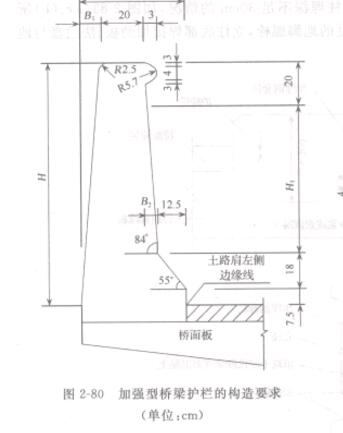

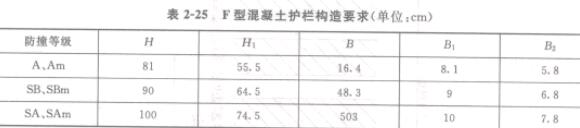

　　钢筋混凝土墙式护栏按构造可分为F型、单坡型、加强型三种.构造要求如图2一78-图2一80及表2一25--表2一27所示。

　　图2-77钢筋混凝土梁柱式护栏

　　四、组合式桥梁护栏

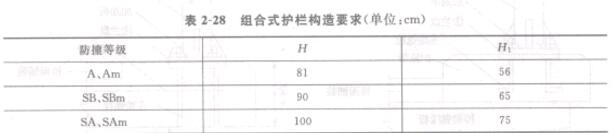

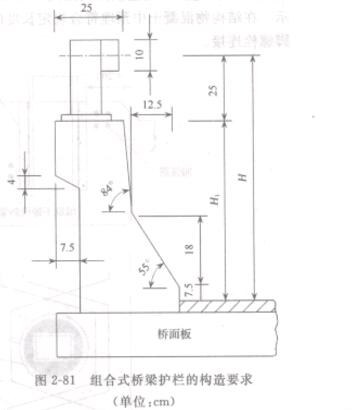

　　组合式护栏的构造如图2-81和表2一28所示.在设置该护栏时，不得随意改变组合式护栏中棍凝土护栏迎撞面的截面形状，但其背面可根据实际摘况采用合适的形状。很凝土护栏迎搜面的钢筋保护层厚度不得小于4.0cm.
