波形梁护栏标记
(1)车流方向护栏上游迎面的端头设皿,护栏下游的端面一般不设。
(2)圆头式端头标记设置:以端头有效枯贴面积为墓础,选择长(正》方形长度和宽度,采用二级反光材料,枯贴于端头迎面.如图3-16a)所示。
(3》连排弧形式(即双柱双面式)端头标记设置:设置在车流方向立面贴近行车道的一(半〕面,统一取长方形图案。“宽”取端头护板的高度,材长”取端头护板长度的一半,自端头护板的中心分界线开始枯贴,如图3一16b〕所示。
(4)单柱双面波形梁护栏端头.其端头全部施划立面标记,如图3一16c所示。

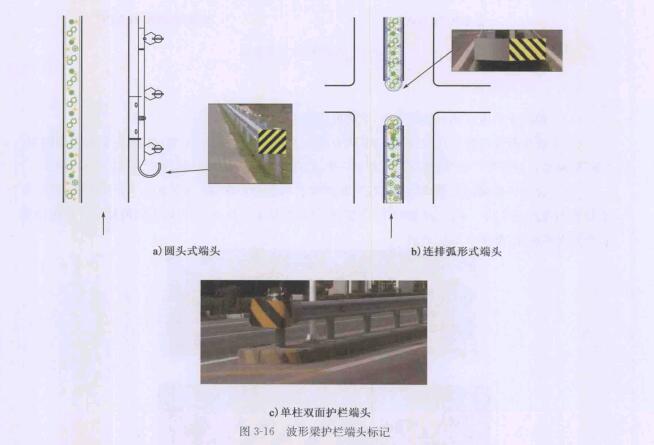

图3-16波形梁护栏端头标记
水泥混凝土护栏标记
(1)中分带物理满离以及墙式护栏端头设里立面标记。
(2)中分带新泽西护栏:以车流方向的立面十贴近车行道的侧面+护栏上部的平面为墓础,同时兼顾另一侧面的标记与护栏上部平面的线条对应关系进行设置,如图3一17a)所示.
(3)桥梁(涵洞)墙式护栏的端头:以车沈方向的立面+贴近硬路肩的侧面+护栏上部的平面为基础,“长”取墙式护栏的高度甲“宽”取护栏迎面最大宽度,“高”取1一2m.如图3-176)所示。
(4)桥梁墙式护栏与路墓波形护栏过渡段:墙式护栏突出波形护栏的端面部分.参照墙式护栏的端头设置标记,波形护栏突出墙式护栏的端面部分,参照波形护栏的圆头式端头设置标记。
